ТИПЫ АНИЛОКСОВЫХ ВАЛОВ.

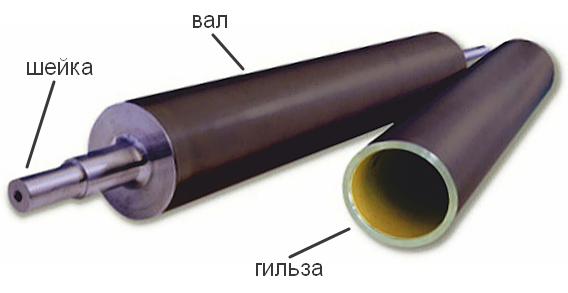

Анилоксы бывают двух типов:
- Анилоксовая гильза – полый цилиндр. Основа вала - алюминий. На поверхность алюминия нанесена керамика, слой около 300 мкм. Вес таких валов, за редким исключением, до 40 кг. Гильзы это современный вариант анилокса, более легкий и удобный, чем анилоксовый вал;
- Анилоксовый вал – стальной цилиндр с шейками (цапфами). Также покрывается тонким слоем керамики. Вес валов от 50 до 200 кг. Валы – это устаревший, но распространенный вариант анилокса, тяжелый и менее удобный.
Рисунок взят с сайта Profpolygraf
НАЗНАЧЕНИЕ АНИЛОКСОВОГО ВАЛА.
Анилоксовый вал предназначен для дозированного и равномерного переноса слоя краски из кипсейки на поверхность флексоформы (далее на запечатываемый материал).

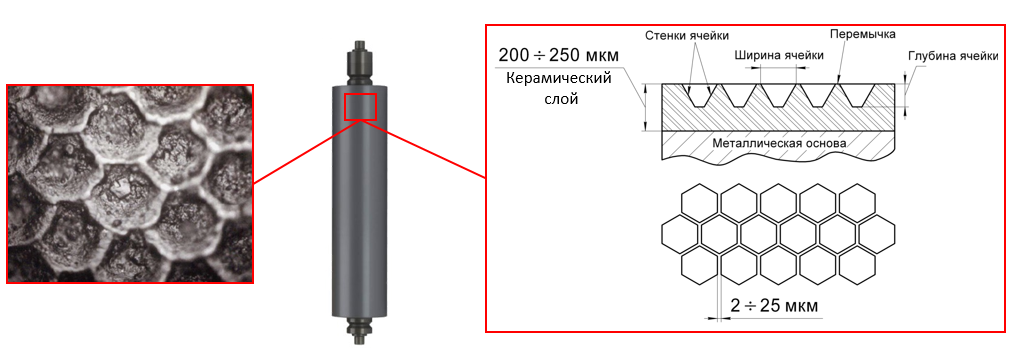

Анилоксовый вал покрыт тонким слоем керамики (около 300 мкм). В керамике с помощью лазера выгравированы ячейки.
Анилоксовый вал покрыт тонким слоем керамики (около 300 мкм). В керамике с помощью лазера выгравированы ячейки.
Самые распространенные размеры ячеек: диаметр от 25 до 120 мкм. Глубина ячеек от 8 до 50 мкм. Размер перемычек от 5 до 20 мкм.
Основные параметры анилоксового вала: линиатура (линеатура) и краскоперенос. Линиатура измеряется в России и Европе в линиях на сантиметр (lcm). В Америке в линиях на дюйм (lpi). Краскоперенос измеряется в России и Европе в см3/м2. В Америке в ВСМ
Основные параметры анилоксового вала: линиатура (линеатура) и краскоперенос. Линиатура измеряется в России и Европе в линиях на сантиметр (lcm). В Америке в линиях на дюйм (lpi). Краскоперенос измеряется в России и Европе в см3/м2. В Америке в ВСМ (млрд мкм3). Значение BCM можно вычислить, разделив краскоперенос вала указанный в см3/м2 на 1,55.
Основные параметры анилоксового вала: линиатура (линеатура) и краскоперенос. Линиатура измеряется в России и Европе в линиях на сантиметр (lcm). В Америке в линиях на дюйм (lpi). Краскоперенос измеряется в России и Европе в см3/м2. В Америке в ВСМ
Основные параметры анилоксового вала: линиатура (линеатура) и краскоперенос. Линиатура измеряется в России и Европе в линиях на сантиметр (lcm). В Америке в линиях на дюйм (lpi). Краскоперенос измеряется в России и Европе в см3/м2. В Америке в ВСМ (млрд мкм3). Значение BCM можно вычислить, разделив краскоперенос вала указанный в см3/м2 на 1,55.
ЛИНИАТУРА АНИЛОКСОВОГО ВАЛА.
Линиатура анилоксового вала – это количество ячеек, уместившееся на единицу длины (см или дюйм). Одна ячейка – это диаметр ячейки + ширина перемычки. Удобнее всего считать расстояние между центрами двух соседних перемычек, как показано на рисунке.

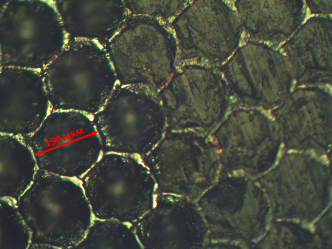

Фотография ячеек анилоксового вала.
Слева – ячейки после очистки, справа – ячейки, полностью забитые лаком.

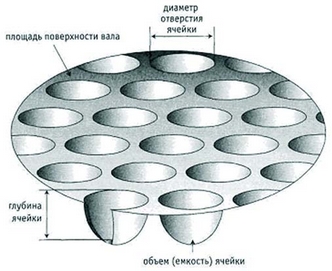

Зная диаметр, глубину (50 мкм) и форму ячейки мы можем посчитать объем одной ячейки анилоксового вала, предположив, что ячейка совпадает по форме с эллиптическим параболоидом. Объем ячеки составит: 5,6*10^-7. Значит, краскоперенос вала 15,5 см3/м2. Или 10 BCM.
Рисунок взят с сайта компании МультиПресс-ДВ.
Технология LaserEcoClean позволяет очищать валы с линиатурой более 460 л\см, без вреда для керамики. Валы с более высокой линиатурой нам пока не попадались.
